En el diseño y ejecución de instalaciones térmicas, hay conceptos que todos los profesionales conocen… pero que no siempre se aplican con el rigor necesario. El equilibrado hidráulico es uno de ellos.
A pesar de su importancia, continua como una asignatura pendiente en muchas instalaciones, tanto nuevas como existentes. El resultado es habitual: sistemas que no rinden como deberían, consumos energéticos superiores a lo previsto y problemas de confort difíciles de diagnosticar.
En un contexto donde la eficiencia energética es prioritaria el equilibrado hidráulico deja de ser una opción para convertirse en una necesidad técnica básica.
¿Qué es el equilibrado hidráulico?
El equilibrado hidráulico consiste en ajustar los caudales de agua en cada circuito o emisor para que coincidan con los valores de diseño. En otras palabras, se trata de asegurar que cada parte del sistema recibe exactamente el caudal que necesita.
Para que esto sea posible, no solo es necesario controlar el caudal, sino también la presión diferencial disponible en cada circuito. El comportamiento hidráulico de la instalación depende directamente de cómo se reparten las pérdidas de carga, y de que las válvulas trabajen dentro de su rango operativo.
Un exceso de presión diferencial puede provocar sobrecaudales, ruidos y falta de control, mientras que una presión insuficiente impide que los emisores reciban el caudal de diseño.

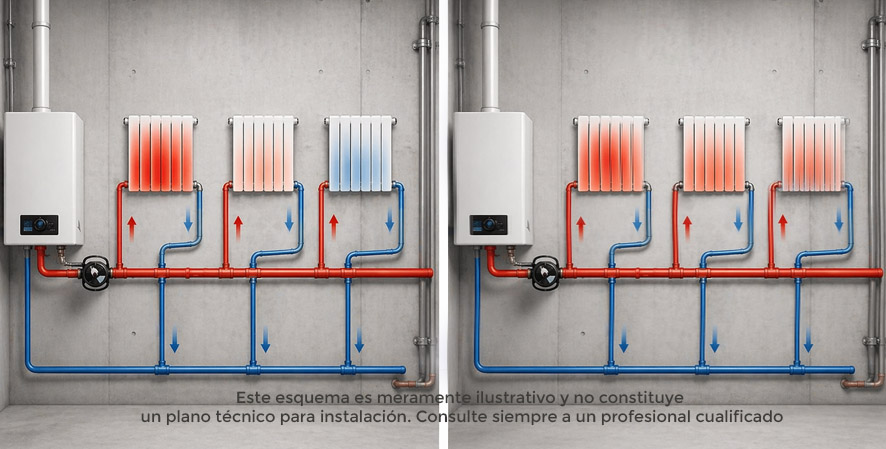

En una instalación ideal, todos los circuitos están dimensionados para funcionar con un reparto equilibrado. Sin embargo, en la práctica, el agua circula en función de la distribución de pérdidas de carga del sistema, favoreciendo los circuitos hidráulicamente más cortos o con menor resistencia. Esto provoca que algunos circuitos reciban demasiado caudal, mientras que otros quedan insuficientemente alimentados.
El equilibrado hidráulico corrige este comportamiento mediante válvulas, ajustes de presión y regulación de caudales, que garantizan una distribución conforme a los valores de diseño.
En la práctica, es importante diferenciar entre dos enfoques de equilibrado:
Equilibrado estático, basado en el ajuste manual de válvulas de equilibrado mediante el establecimiento de pérdidas de carga. Este método requiere una correcta medición y verificación en puesta en marcha.
Equilibrado dinámico, que incorpora válvulas de control de presión independiente o reguladores de presión diferencial, capaces de mantener el caudal constante frente a variaciones de presión en el sistema.
La elección entre uno u otro enfoque tiene implicaciones directas en el comportamiento de la instalación, su estabilidad y su mantenimiento a lo largo del tiempo.
Por qué continua como un problema en muchas instalaciones
A pesar de su importancia, el equilibrado hidráulico no siempre se ejecuta correctamente. En muchos casos, ni siquiera se realiza.
Uno de los motivos principales es que no se percibe como una prioridad inmediata. Cuando la instalación arranca y aparentemente funciona, se da por válida, aunque en realidad esté operando lejos de su punto óptimo.
Otro factor es el tiempo. En obra, el equilibrado requiere mediciones, ajustes y comprobaciones que no siempre se contemplan en plazos ajustados. Como consecuencia, se deja para más adelante… y muchas veces no se llega a realizar.
También influye la falsa creencia de que las bombas modernas o los sistemas electrónicos compensan automáticamente los desequilibrios. Aunque estos sistemas pueden adaptarse a variaciones de demanda, no garantizan una correcta distribución de caudales si la instalación no está previamente equilibrada.
De hecho, en sistemas con bombas de velocidad variable, la ausencia de control adecuado de la presión diferencial puede acentuar los desequilibrios, generan sobrecaudales en los circuitos más favorables y un funcionamiento inestable de las válvulas de control.
Por tanto, la regulación electrónica debe entenderse como un complemento al equilibrado hidráulico, no como un sustituto.
Consecuencias de un sistema con un mal equilibrado hidráulico
Cuando una instalación no está equilibrada, los efectos aparecen de forma progresiva, y no siempre son fáciles de atribuir a una causa concreta.
Uno de los problemas más evidentes es la falta de confort térmico. Es habitual encontrar estancias que no alcanzan la temperatura deseada, mientras otras se sobrecalientan. Esto ocurre porque el caudal no se distribuye de forma uniforme.
A nivel energético, el impacto es significativo. Un sistema desequilibrado obliga al generador térmico y a la bomba a trabajar más de lo necesario. Esto se traduce en un mayor consumo energético y en una pérdida de eficiencia global.
También se producen efectos secundarios como ruidos en la instalación, funcionamiento inestable de válvulas o desgaste prematuro de componentes. En casos más extremos, el desequilibrio puede afectar directamente al rendimiento de bombas de calor o calderas de condensación, impiden que trabajen en sus condiciones óptimas.
Relación directa con la eficiencia energética
El equilibrado hidráulico tiene un impacto directo en la eficiencia de la instalación, aunque a menudo se subestime.
En sistemas de calefacción, por ejemplo, una distribución incorrecta del caudal puede provocar que la temperatura de retorno sea más alta de lo previsto. Esto es especialmente problemático en calderas de condensación, ya que reduce su capacidad de condensar y, por tanto, su eficiencia.
En bombas de calor, el problema se traduce en un peor rendimiento estacional. Si el caudal no es el adecuado, el equipo no puede transferir correctamente la energía, lo que aumenta el consumo eléctrico y reduce el COP real del sistema.
En definitiva, sin equilibrado hidráulico, es difícil que una instalación alcance los valores de eficiencia para los que fue diseñada.
Cómo identificar un sistema desequilibrado
Detectar un problema de equilibrado no siempre es inmediato, pero hay señales claras que pueden orientar al técnico.
El comportamiento irregular de la instalación suele ser el primer indicio. Diferencias de temperatura entre zonas, tiempos de respuesta excesivos o necesidad de ajustar constantemente los termostatos son síntomas habituales.
También pueden aparecer ruidos en válvulas o tuberías, especialmente en instalaciones con caudales excesivos en determinados circuitos.
Desde un punto de vista técnico, la medición de caudales y temperaturas es la herramienta más fiable. Si los valores reales no coinciden con los de diseño, es muy probable que exista un desequilibrio.
El papel de las válvulas de equilibrado hidráulico
El equilibrado hidráulico se consigue mediante dispositivos específicos que permiten regular el caudal en cada circuito.
Las válvulas de equilibrado son el elemento más importante en este proceso. Estas válvulas permiten ajustar y mantener el caudal necesario en cada rama del sistema, evitan que el agua circule de forma descontrolada.
En instalaciones modernas, también se utilizan válvulas dinámicas o sistemas de control automático que adaptan el caudal en función de la demanda. Estas soluciones facilitan el equilibrado, pero requieren un diseño y una configuración adecuados.
Equilibrado en instalaciones modernas
Con la evolución del sector hacia sistemas más eficientes y digitalizados, el equilibrado hidráulico cobra aún más importancia.
Las instalaciones actuales son más complejas, con múltiples circuitos, emisores de baja temperatura y sistemas de control avanzados. En este contexto, cualquier desequilibrio tiene un impacto mayor.
Además, la integración con sistemas de gestión energética y monitorización permite detectar desviaciones en tiempo real. Sin embargo, estas herramientas no sustituyen el equilibrado inicial, sino que lo complementan.
Buenas prácticas para un equilibrado hidráulico correcto
Un equilibrado hidráulico eficaz comienza en la fase de diseño, con un cálculo adecuado de caudales y pérdidas de carga. Sin embargo, el trabajo no termina ahí. Durante la puesta en marcha, es fundamental ajustar el sistema en condiciones reales de funcionamiento, comprobando que cada circuito recibe el caudal previsto.
El mantenimiento también juega un papel importante. Con el tiempo, cambios en la instalación o en el uso del edificio pueden alterar el equilibrio inicial, por lo que es recomendable revisar periódicamente el sistema.
Como podemos ver, en un sector cada vez más exigente, donde la eficiencia energética y la optimización de recursos son prioritarias, no equilibrar correctamente una instalación supone desaprovechar gran parte del potencial de los equipos instalados.
